Verkauft Controller unterstützt Joystick mit kleinen Änderungen

Beitrag von mrtinb » 14.03.2018, 09:49

Wenn Sie Wilf Rigters gepufferten externen Keyboard-Controller bei der Treffen gekauft haben, habe ich ein Update.

Sie können eine kleine Änderung an der Platine vornehmen, damit sie mit einem Joystick funktioniert.

Rote Markierungen sind Schnitte. Blaue Markierungen sind kleine Drähte.

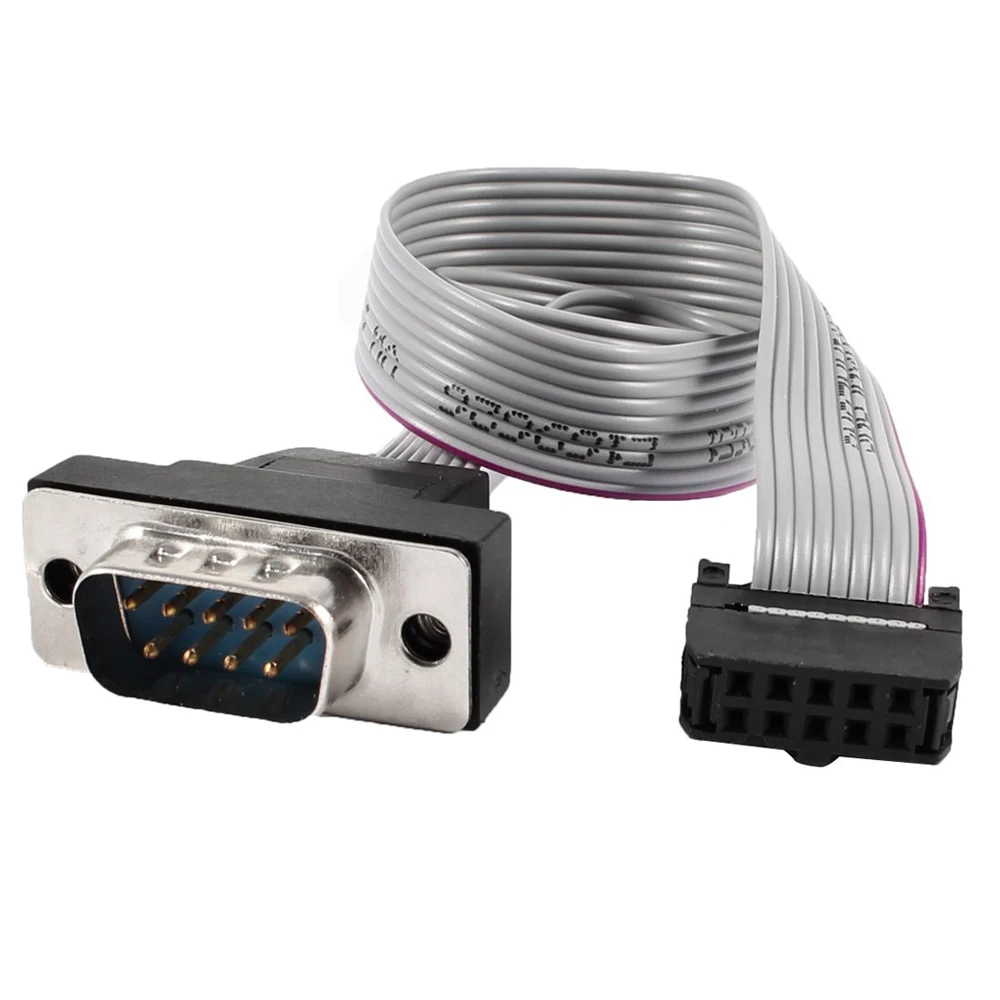

Sie benötigen einen Adapter von Pin-Header zu DSUB9.

Dies wird machen:
joy down -> [6 down]
joy left -> [7 up]
joy right -> [8 right]
joy up -> [9 graphics]
joy fire -> [0 rubout]

Edit: Dies sind nicht die Tasten, die andere Joysticks senden. Dies funktioniert nur mit Spielen, die benutzerdefinierte Schlüssel akzeptieren.

[/quote]
Martin
ZX81, Lambda 8300, Commodore 64, Mac G4 Cube

Benutzeravatar
Jens
User
Beiträge: 1142
Registriert: 23.08.2005, 13:31
Wohnort: D-31582 Nienburg/Weser

Re: Verkauft Controller unterstützt Joystick mit kleinen Änderungen

Beitrag von Jens » 14.03.2018, 12:08

Hallo Martin!

Das ist ja toll. Ich ärgere mich gerade, denn ich habe leider keine Platine davon gekauft :-(

Gruß
Jens
Der ZX81 rechnet mit allem, nur nicht mit seinem Besitzer...
Neues aus der KI-Welt... Die Automate kann sich selbst essen.

Benutzeravatar
mrtinb
User
Beiträge: 96
Registriert: 30.12.2016, 07:16
Wohnort: Kolding, Denmark
Kontaktdaten:

Re: Verkauft Controller unterstützt Joystick mit kleinen Änderungen

Beitrag von mrtinb » 14.03.2018, 13:03

Das kann arrangiert werden. Platine 4 €. Lieferung 4 €.
Martin
ZX81, Lambda 8300, Commodore 64, Mac G4 Cube

Benutzeravatar
mrtinb
User
Beiträge: 96
Registriert: 30.12.2016, 07:16
Wohnort: Kolding, Denmark
Kontaktdaten:

Re: Verkauft Controller unterstützt Joystick mit kleinen Änderungen

Beitrag von mrtinb » 15.03.2018, 07:23

Es sind noch zwei Platinen übrig.

https://www.sellmyretro.com/offer/details/30567
Martin
ZX81, Lambda 8300, Commodore 64, Mac G4 Cube

Benutzeravatar
mrtinb
User
Beiträge: 96
Registriert: 30.12.2016, 07:16
Wohnort: Kolding, Denmark
Kontaktdaten:

Re: Verkauft Controller unterstützt Joystick mit kleinen Änderungen

Beitrag von mrtinb » 16.03.2018, 16:44

Martin
ZX81, Lambda 8300, Commodore 64, Mac G4 Cube

Benutzeravatar
msch
User
Beiträge: 3804
Registriert: 05.02.2013, 15:42
Wohnort: Hessen, Rhein-Main-Gebiet

Re: Verkauft Controller unterstützt Joystick mit kleinen Änderungen

Beitrag von msch » 16.03.2018, 19:40

D3 ist doppelt... ;-)

Vorschlag für die Platinenrevision: die Reihenfolge der Keyboard-Pins sollte sein:

KBD4,3,2,1,0
ADR10,11,12,9,13,8,14,15

Wenn man zwei Reihen mit 8 und 5 Pins nimmt, kann man 1:1 über einen Steckverbinder (sind auch gewinkelt erhältlich) anschließen:
manche meinen lechts und rinks kann man nicht velwechsern.
werch ein illtum! (lichtung, Ernst Jandl)
